電子部品の小型化・高密度化に伴い、品質を保証する検査治具にもミクロン単位の精度が求められています。本コラムでは、高精度な検査治具を切削で製作するためのポイントと注意点、加工業者の選び方をわかりやすく解説します。

検査治具とは｜電子部品の品質を支える縁の下の力持ち

検査治具とは、製品やワークの検査を正確かつ効率的に行うために、対象物を正しい位置に保持・位置決めするための道具の総称です。電子部品の分野では、導通・絶縁・耐圧といった電気的特性の検査や、寸法検査の場面で広く用いられます。

たとえば、電子部品の電気検査では、極細のピン（コンタクトプローブ）を製品の電極に正確に当てる必要があります。このプローブを保持・案内するプローブホルダーやプローブガイド、製品を固定するワークガイド・受け台などが、検査治具を構成する代表的な部品です。

ここで重要なのが、検査治具の精度が、検査結果の信頼性をそのまま左右するという点です。プローブを案内する穴の位置やピッチがわずかにずれるだけで、接触不良による「良品の不良判定」や、逆に「不良の見逃し」が発生します。だからこそ検査治具には、製品と同等、あるいはそれ以上の高い加工精度が求められるのです。

当社が主に手掛ける検査治具｜高精度な切削加工による治具・治具部品

ひとくちに検査治具といっても、その種類は多岐にわたります。寸法の基準となる定盤やブロックゲージ、合否を判定する限界ゲージ・栓ゲージ、複数工程をまとめて測定する総合検査具、そして電子部品の電気検査に使うプローブ系の治具まで、用途も製法もさまざまです。

そのなかで当社（精密加工部品特急センター）が主に手掛けるのは、高精度な切削加工（マシニング・研削）によって削り出す検査治具および治具部品です。具体的には、電子部品の導通・絶縁・耐圧検査で使われるプローブホルダー・プローブガイド・ワークガイド・受け台、およびそれらで構成される絶縁検査治具などが中心となります。

これらは、絶縁性が求められる樹脂（スーパーエンプラ）や、土台となる高硬度の金属をミクロン単位で切削し、設計から部品加工、組付けまでを一貫して仕上げる領域です。本コラムでも、こうした切削で製作する高精度な検査治具に絞って、その勘所を解説していきます。

高精度な検査治具に求められる4つの要件

切削で製作する精密検査治具には、用途を問わず共通して求められる要件があります。まずは全体像を整理します。それぞれの詳細は次章以降で解説します。

高精度な検査治具製作で押さえるべきポイントと注意点

検査治具の精度は、加工業者の技術力によって大きく変わります。ここでは、高精度な検査治具を切削で製作する際に押さえておくべき技術的ポイントを解説します。

ポイント1：微細穴・多穴加工とピッチ精度を管理する

電子部品の導通・絶縁検査に使うプローブガイドなどでは、極めて小さく密集した穴を、正確なピッチで加工する必要があります。穴径やピッチがミクロン単位でずれると、プローブが正しく接触せず、検査の信頼性が損なわれます。さらに、入口にテーパーを設けて端子の挿入をスムーズにするなど、細部の作り込みも仕上がりを左右します。アスペクト比の高い深穴になるほど加工難易度は上がり、設備とノウハウの差が顕著に表れる工程です。

ポイント2：樹脂（スーパーエンプラ）のバリ・反りを抑え込む

検査治具には絶縁性・耐熱性が必要なため、スミカスーパー・PEEK・MCナイロンといった樹脂材料が多く用いられます。しかし樹脂は、金属と異なり切削時にバリが出やすく、加工熱によって反りが生じやすいという難点があります。これらを抑え込めないと、いくら穴位置が正確でも治具全体の精度は崩れてしまいます。樹脂特有の挙動を理解し、バリレス・反り防止のノウハウを持つかどうかが、品質の分かれ目となります。

ポイント3：金属と樹脂の複合・組付け精度を確保する

検査治具は、プローブを保持する樹脂パーツだけでなく、土台となるワークガイドや受け台といった金属部品（SKD11・ステンレスなど）と組み合わせて成り立ちます。異種材料を組み合わせる際は累積公差の管理が重要で、各部品をミクロン台で仕上げたうえで、精度よく組み付ける必要があります。加えて、作業者の安全や絶縁距離を考慮した空間設計など、検査治具ならではの配慮も欠かせません。

ポイント4：仕上がりを保証する測定体制を持つ

数百箇所におよぶ微細穴やミクロン単位のピッチが、図面通りに仕上がっているかを確実に保証するには、相応の測定体制が不可欠です。とくに微細・多数の測定対象には、非接触でスピーディーに測定できる画像測定機が有効です。全数検査と検査表の添付まで対応していれば、ユーザーは着荷後すぐに安心して検査ラインへ組み込むことができます。

検査治具の加工業者を選ぶ5つのチェックポイント

検査治具の発注先を選ぶ際は、次の5つの観点で技術力と体制を見極めることをおすすめします。

1. 微細穴・多穴ピッチ加工の実績が豊富か

密集した微細穴を高精度なピッチで加工した実績があるかは、最も重要な判断材料です。具体的な加工事例（穴径・穴数・精度）を公開している業者であれば、対応範囲を確認しやすくなります。

2. スーパーエンプラのバリレス・反り防止ノウハウがあるか

スミカスーパーやPEEKなどの樹脂を、金属同等の精度で加工できるかを確認しましょう。樹脂加工特有の課題への対処こそ、検査治具メーカーの実力が表れる部分です。

3. 金属から樹脂まで一貫して加工できるか

樹脂パーツと金属土台の両方を社内で加工できる業者は、品質管理と精度の両面で有利です。工程が分断されないため、累積公差のコントロールもしやすくなります。

4. 設計から組付けまでワンストップで対応できるか

図面化・設計から部品加工、最終的な組付け・調整までを一貫して任せられれば、コミュニケーションの手間が減り、治具全体としての精度と機能を担保しやすくなります。

5. 品質保証体制が整っているか

全数検査や検査表の添付など、仕上がり精度を客観的に保証する仕組みがあるかを確認しましょう。あわせて、仕様変更の多い電子部品業界に対応できる短納期力も、現場にとって大きな価値となります。

高精度な検査治具製作なら精密加工部品特急センターにお任せください

精密加工部品特急センターを運営する株式会社理工電気は、電子部品業界向けの精密治工具・検査具を数多く手掛けてきました。ここまで述べてきた検査治具製作の4つの勘所を、すべて社内の技術と設備で押さえています。当社が持つ主な加工能力は、次の4点に集約されます。

1. 微細穴・多穴加工と高精度なピッチ管理

プローブガイド等の治具には、極めて小さく密集した穴加工が求められます。当社では、厚さ3.2mmのスミカスーパー樹脂に対し、φ0.23mmの微細穴を735箇所、穴径精度±0.01mm・ピッチ公差0.5±0.01mmで加工した実績があります。また、φ1.02mmの小径に対して深さ10mm（アスペクト比約10倍）の深穴を公差+0.03/0で加工し、端子の挿入をスムーズにするための20°テーパーを入口に施すなど、難易度の高い要求にも対応可能です。

2. 絶縁性を担保する樹脂の「バリレス・反り防止」加工

スミカスーパー・PEEK・MCナイロンといった樹脂は、検査治具に必要な絶縁性・耐熱性を備える一方、加工が難しい材料です。当社は長年の経験から、樹脂加工特有の「切削バリ」や「熱による反り」を極限まで抑え込むノウハウを持っています。これにより、樹脂であっても金属同等のミクロン精度（寸法精度±0.01〜0.02mm、直角度・平行度0.02等）を引き出すことができます。

3. 金属・樹脂の複合加工と「ダイセット式」の一貫設計・製作

プローブを保持する樹脂パーツだけでなく、土台となるワークガイドや受け台用の高硬度材（SKD11・ステンレス等）も、社内の超精密加工設備でミクロン台の精度に削り出します。ダイセット式絶縁検査治具の事例では、プローブピッチ0.7mmという微細な精度を保ちつつ、作業者の手が触れない空間設計や、余計な電気が流れないよう端子と受け台の距離を最適化する工夫を凝らし、設計から部品加工、組付けまでを一貫して実現しました。

4. 最新の測定機器による万全の品質保証

数百箇所の微細穴やミクロン単位のピッチが図面通りに仕上がっているかを保証するため、キーエンス社製の高精度画像寸法測定器（LM-1000等）を導入しています。非接触でスピーディーかつミクロン単位の測定が可能で、全品検査表を添付して納品するため、お客様は着荷後すぐに安心して検査ラインへ組み込めます。

これらの技術力と設備力を掛け合わせることで、仕様変更が頻繁に起こる電子部品業界においても、高精度な検査治具を極めて短いリードタイムで提供できることが、当社の強力な武器です。

検査治具の製作事例

事例1｜絶縁検査治具

ダイセット式 絶縁検査治具

製品カテゴリー	絶縁検査治具
材質	ホルダー：スミカスーパー／受け台：鉄
プローブピッチ	0.7mm
対応範囲	設計〜部品加工〜組付けまで一貫

ダイセット式の絶縁検査治具の設計・製作事例です。プローブホルダーにスミカスーパー、ワークガイド・受け台に鉄を使用し、設計から組付けまで一貫して対応しました。ポイントは、①プローブピッチ0.7mmの微細精度、②目視確認できる視認性の確保、③ワークのセットのしやすさの3点です。作業者の手が治具に当たらず、プローブに触れないよう空間を確保すると同時に、余計な電気が流れないよう端子とワーク受け台の距離をとる工夫を凝らしています。

この事例の詳細を見る

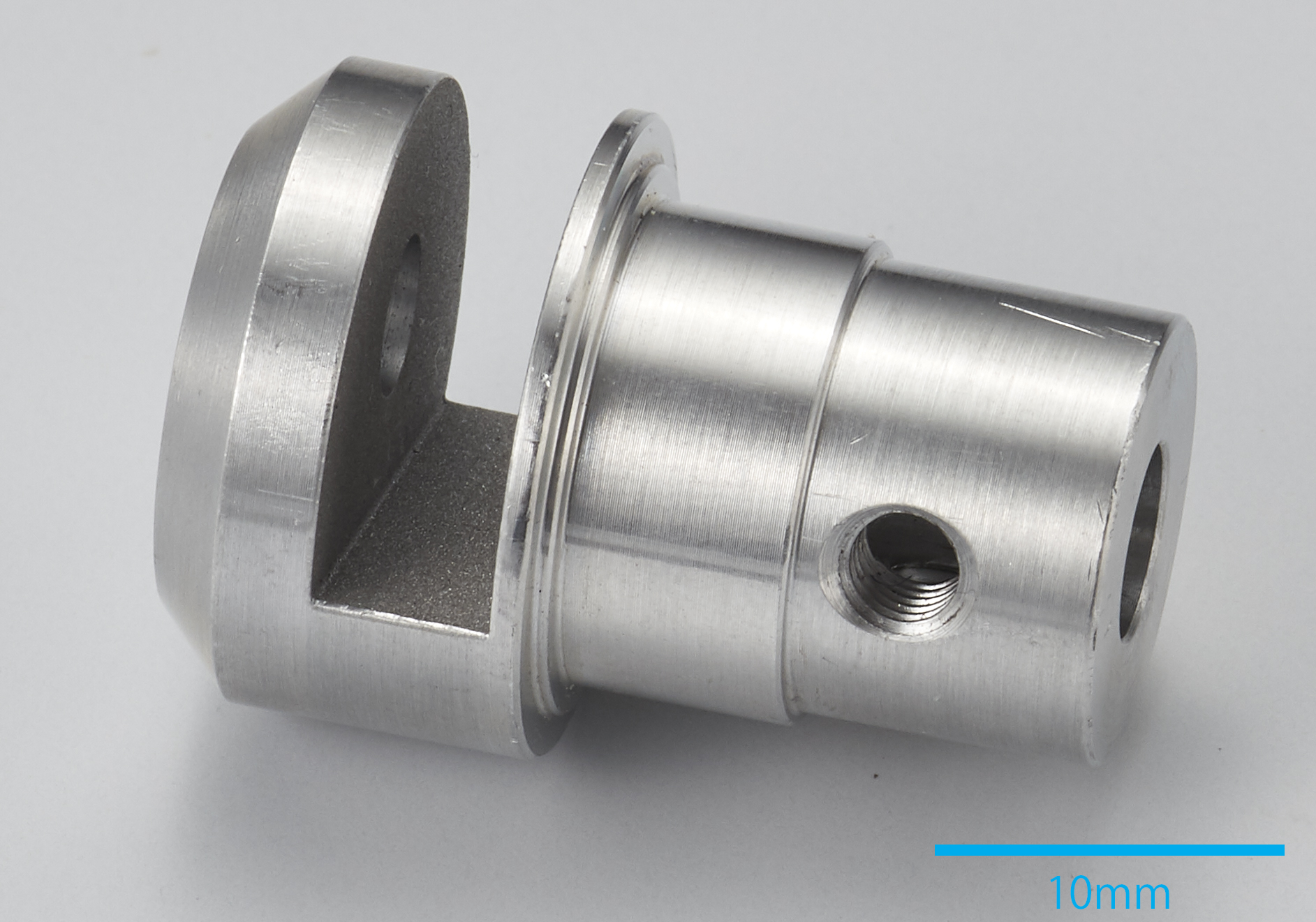

事例2｜ガイド・治具

ガイド・治具 -S45C切削加工品-

製品カテゴリー	ガイド・治具
材質	S45C
業界	電子部品
形状	特殊形状加工
加工精度	±0.01mm
表面処理	硬質クロムメッキ

半導体治具として使用される、S45C製のガイド・治具の切削加工事例です。加工のポイントは、切り欠き部が倒れないように工夫して加工を行った点です。表面には硬質クロムメッキを施し、±0.01mmの加工精度で特殊形状を仕上げています。

この事例の詳細を見る

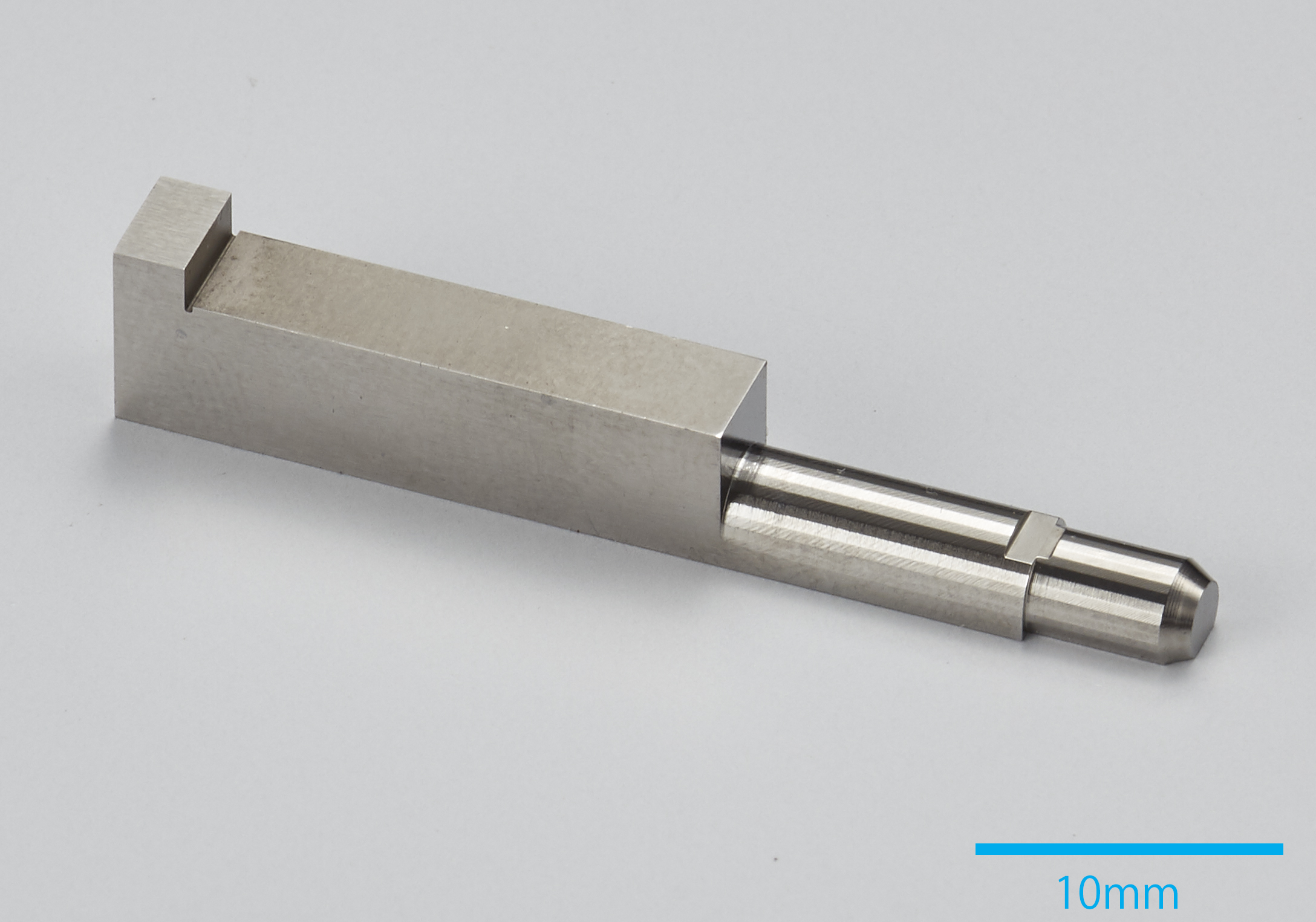

事例3｜検査ピン

検査ピン -SKD11切削加工品-

製品カテゴリー	検査ピン
材質	SKD-11
サイズ	40×8×5
業界	電子部品
形状	特殊形状加工／鏡面加工
加工精度	±0.01mm

電子部品の検査用ピンとして使用される、SKD-11製の切削加工事例です。加工のポイントは、R形状を直彫りで美しく仕上げた点です。特殊形状加工と鏡面加工を組み合わせ、±0.01mmの精度で仕上げています。

この事例の詳細を見る

「微細穴のプローブガイドを高精度で作りたい」「絶縁性の高い樹脂治具を変形なく仕上げたい」「仕様変更に合わせて短納期で調達したい」——そうしたご要望に、専門の技術力とスピードでお応えします。図面はもちろん、現品やサンプルからのご相談も可能です。まずはお気軽にお問い合わせください。
