加工事例

吸着PAD｜SUS440C（焼入れ材）直彫り加工

本製品は、製造工程でワークを吸着・保持する吸着PADです。材質はSUS440Cの焼入れ材であり、高硬度ながらも高い加工精度が求められる製品です。

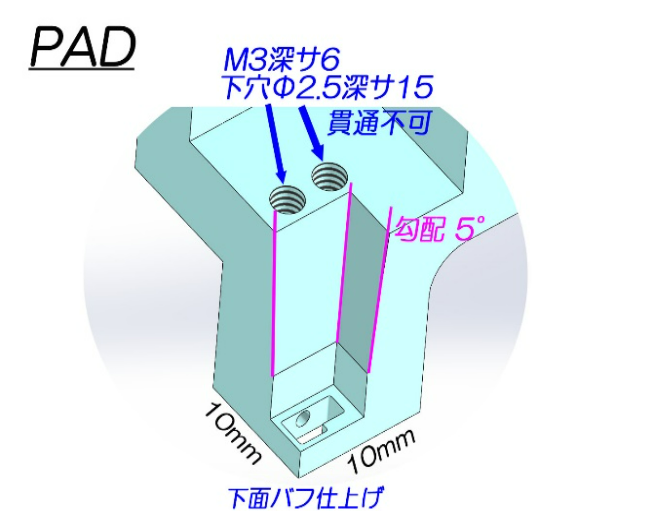

本体裏面には10×10mmの領域にネジ加工を行っており、そのための下穴加工は熱処理前に実施しました。位置の正確さが吸着性能や組立精度に直結します。

さらに、工程順に応じて加工内容を最適化。形状加工と穴加工の順序を調整し、全体として±0.01mmの精度を確保。焼入れ材への直接加工においても、安定した精度を維持しています。

今回の製品は精密な加工が求められたため、焼入れ
