治具部品・金型部品 スピード加工センターの加工設備情報

  • ピックアップ設備
  • その他
  • 名称 メーカー 機種名 台数
    マシニングセンタ ファナック D21MiB5 3 » 詳しく見る
    画像検査機 キーエンス社 LM-1000 1 » 詳しく見る
    超精密立形加工機 芝浦機械 UVM-450D 1 » 詳しく見る
    超精密ワイヤ放電加工機 ソディック AP250L 1 » 詳しく見る
    超精密成型研削盤 アマダマシナリー WINSTAR-SP 1 » 詳しく見る
    ミーリングセンタ ソディック UH430L 1 » 詳しく見る
    立形3軸微細加工機 安田工業 MICROCENTERYMC 430 VersionII 1 » 詳しく見る
    細穴専用の放電加工機 ソディック K3BL 1 » 詳しく見る

    マシニングセンタ ファナック D21MiB5

    マシニングセンタ ファナック D21MiB5
    ストロークX500 Y400 Z330



    画像検査機 キーエンス社 LM-1000

    画像検査機 キーエンス社 LM-1000
    X‐Y方向測定精度±(1.8 + 0.02 L) µm
    高さ方向精度±(4.8 + 0.04 L) µm
    測定形状R/C面分の測定が可能

    当社が得意とする精密治工具の製作において求められるサイズ・精度というのは、±0.01mmの寸法精度ならびに、0.01レベルの幾何公差といったレベルとなります。このキーエンス社製 画像測定機は、その精度保証を行う一環で導入をしています。本機は、キーエンス社製 LM-1000という検査機で、非接触による測定が可能な画像測定機で、精密金属加工品や、コネクタケースなどの測定が可能です。実際に測定可能な精度としては、寸法公差 数ミクロン台の精度が可能であり、R面・C面取りなどの形状の端面も測定が可能となっています。

    超精密立形加工機 芝浦機械 UVM-450D

    超精密立形加工機 芝浦機械 UVM-450D
    回転数60000m-1
    最小設定単位X、Y、Z:0.01μm
    軸移動量(XYZ)450mm×450mm×250mm
    テーブルサイズ500mm×500mm
    ATC工具収納本数50本

    当社では、毎分6万回転が可能な設備である芝浦機械のUVM-450Dを保有し、様々な精密加工・超精密加工を行っています。

    同設備が必要な理由として、スマートフォンや車載向けのディスプレイ、カメラなど最先端の部品が用いられており、成型のレベルも精密領域に到達しています。そのため、その成型を行う金型は、一段階レベルの高い超精密領域が求められています。

    そこで、当社ではこの設備を活用することで、精密加工・超精密加工へと対応領域を広げ、短納期での対応ができる体制を確立しています。

    治具部品・金型部品スピード加工センターを運営する理工電気では、UVM-450Dを活用した精密加工を行っております。
    直彫りによるコストダウンや、精密部品の加工の短納期対応をしております。

    >>精密加工サービスについて詳しくはこちら

    超精密ワイヤ放電加工機 ソディック AP250L

    超精密ワイヤ放電加工機 ソディック AP250L
    加工タンク内寸法 幅×奥行 (mm) 895 x 740
    各軸ストローク X×Y×Z (mm) 250 x 150 x 120
    U×V軸ストローク (mm) 35 x 35
    最大テーパ角度 ±7°(板厚:100mm)
    最大加工物寸法(噴流加工時) 幅×奥行×高さ (mm)400 x 270 x 100
    最大加工物質量(噴流加工時)(kg) 80
    ワイヤ電極径(mm) 0.03 ~ 0.2
    ワイヤ張力(N) 3 ~ 18
    最大ワイヤ送り速度(mm/sec) 250
    床面からテーブル上面までの距離(mm) 1080
    機械本体寸法 幅×奥行×高さ (mm) 1860 x 2515 x 2105
    機械据付寸法 幅×奥行 (mm) 2575 x 3505
    機械本体質量(kg) 3730
    総電気容量 3相 50/60Hz 10 kVA



    超精密成型研削盤 アマダマシナリー WINSTAR-SP

    超精密成型研削盤 アマダマシナリー WINSTAR-SP
    制御軸数同時2軸+左右1軸制御
    標準チャックサイズ(長さ×幅×高さ)(mm) 400×200×100
    移動量(前後/左右/上下)(mm) 250/600/400
    といしモーター容量(kW) 3.7
    といしサイズ(外径×幅×内径)(mm) φ205×6.4~25×φ31.75



    ミーリングセンタ ソディック UH430L

    ミーリングセンタ ソディック UH430L
    各軸ストローク X×Y×Z (mm) 420 x 350 x 200
    主軸回転速度(min-1) 1500~60000
    機械本体質量(kg) 6000
    総電気容量(kVA) 25
    機械本体寸法 幅×奥行×高さ (mm) 1635 x 3041 x 2205

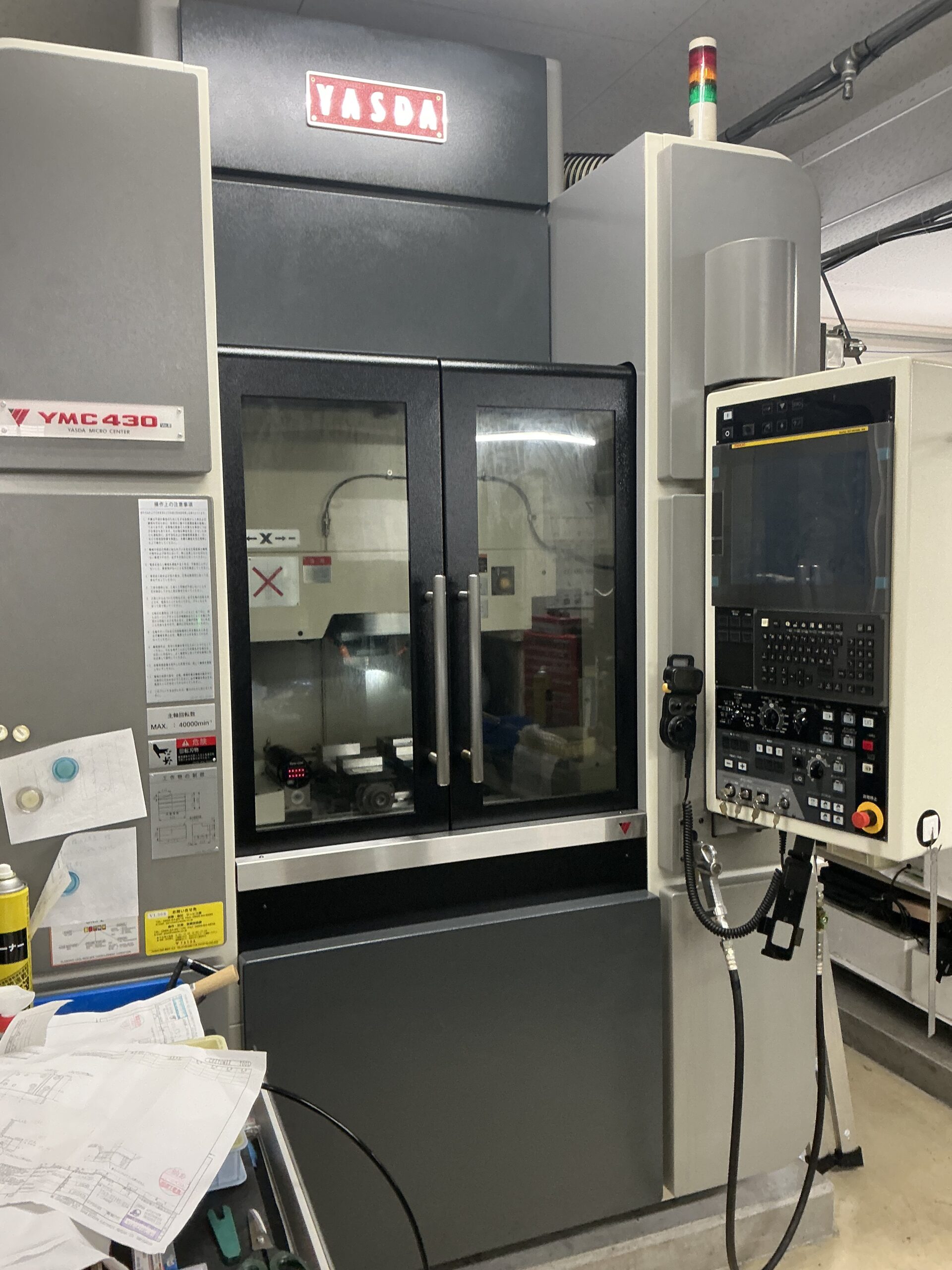

    立形3軸微細加工機 安田工業 MICROCENTERYMC 430 VersionII

    立形3軸微細加工機 安田工業 MICROCENTERYMC 430 VersionII
    移動量(X/Y/Z)420/300/250mm
    主軸回転速度200~40,000min-1
    主軸テーパ形状HSK-E32
    ATC32 本

    当社では、微細加工が可能な、安田工業のYMC 430 VersionⅡ を用いて加工を行っております。
    当社で主に加工を行っている半導体製造装置など電子部品に関連する金型部品、治具部品は精密で微細な加工が求められております。
    毎分40,000回転が可能なYMC 430を用いることで、高硬度な材質にも精密な加工を実現しています。

    細穴専用の放電加工機 ソディック K3BL

    細穴専用の放電加工機 ソディック K3BL
    各軸ストローク(mm)300×200×300
    テーブル寸法(mm)600×300
    最大加工物質量(kg)300
    設備特長長時間の連続加工 多数穴加工

    当社で行っている細穴加工は、細穴専用の放電加工機を活用し、穴加工を実現しています。細穴加工におけるニーズとしては、多穴加工・等ピッチ加工などに関するお問い合わせを数多くいただいており、当社では本機を活用することで夜間の無人運転を可能とし、高い生産性と、短納期案件への実現を可能としています。

    本設備を活用することで、L/D=50の高アスペクト比の細穴加工が可能です。
    半導体製造用の吸着ノズルなどで、本加工技術が用いられております。

    >>高アスペクト比の細穴・微細穴加工について詳しくはこちら

  •
    名称 メーカー 機種名 台数
    デジマイクロ Nikon MFC-101A 1» 詳しく見る
    測定顕微鏡 Nikon MM-400 1» 詳しく見る
    2次元画像寸法測定器 CHIEN WEI CW-2520N 1» 詳しく見る
    画像寸法測定器 CHIEN WEI CW-2515N 4» 詳しく見る
    画像寸法測定器 キーエンス IM-7000 2» 詳しく見る
    鏡面加工装置 ヤマシタワークス AERO LAP YT-300 1» 詳しく見る
    NCフライス盤 静岡鐵工所 ST-NR20 1» 詳しく見る
    CNC旋盤 TAKIZAWA TAC-360 1» 詳しく見る
    円筒研削盤 ツガミ CGD150-Ⅱ 1» 詳しく見る
    成形研削盤 黒田精工 GS-515PF 2» 詳しく見る
    平面研削盤 三井ハイテック MSG-618PC-NCL 1» 詳しく見る
    研削盤 長島精工 NP415PF 1» 詳しく見る
    細穴放電加工機 ソディック K1C 1» 詳しく見る
    型彫り放電加工機 ソディック AD25L 1» 詳しく見る
    型彫り放電加工機 ソディック AG40L 3» 詳しく見る
    ワイヤー放電加工機 ソディック AQ600L 2» 詳しく見る
    ワイヤー放電加工機 ソディック AG360L 5» 詳しく見る
    マシニングセンタ OKK VC51 2» 詳しく見る
    マシニングセンタ OKK VM53R 1» 詳しく見る

    デジマイクロ Nikon MFC-101A

    デジマイクロ Nikon MFC-101A



    測定顕微鏡 Nikon MM-400

    測定顕微鏡 Nikon MM-400



    2次元画像寸法測定器 CHIEN WEI CW-2520N

    2次元画像寸法測定器 CHIEN WEI CW-2520N



    画像寸法測定器 CHIEN WEI CW-2515N

    画像寸法測定器 CHIEN WEI CW-2515N



    画像寸法測定器 キーエンス IM-7000

    画像寸法測定器 キーエンス IM-7000

    テスト

    鏡面加工装置 ヤマシタワークス AERO LAP YT-300

    鏡面加工装置 ヤマシタワークス AERO LAP YT-300



    NCフライス盤 静岡鐵工所 ST-NR20

    NCフライス盤 静岡鐵工所 ST-NR20
    テーブルサイズ750×350
    ストロークX600 Y350 Z400



    CNC旋盤 TAKIZAWA TAC-360

    CNC旋盤 TAKIZAWA TAC-360
    主軸速度範囲60~2000mm⁻¹



    円筒研削盤 ツガミ CGD150-Ⅱ

    円筒研削盤 ツガミ CGD150-Ⅱ



    成形研削盤 黒田精工 GS-515PF

    成形研削盤 黒田精工 GS-515PF



    平面研削盤 三井ハイテック MSG-618PC-NCL

    平面研削盤 三井ハイテック MSG-618PC-NCL



    研削盤 長島精工 NP415PF

    研削盤 長島精工 NP415PF



    細穴放電加工機 ソディック K1C

    細穴放電加工機 ソディック K1C
    ストロークX200 Y300 Z300
    テーブル寸法250 x 350
    最大加工物質量(kg)100



    型彫り放電加工機 ソディック AD25L

    型彫り放電加工機 ソディック AD25L
    ストロークX300 Y200 Z150



    型彫り放電加工機 ソディック AG40L

    型彫り放電加工機 ソディック AG40L
    ストロークX400 Y300 Z270



    ワイヤー放電加工機 ソディック AQ600L

    ワイヤー放電加工機 ソディック AQ600L



    ワイヤー放電加工機 ソディック AG360L

    ワイヤー放電加工機 ソディック AG360L
    ストロークX360 Y250 Z220
    最大加工物寸法550×380×220(噴流)・170(浸漬)



    マシニングセンタ OKK VC51

    マシニングセンタ OKK VC51
    テーブルサイズ850×510
    ストローク720×510×460



    マシニングセンタ OKK VM53R

    マシニングセンタ OKK VM53R
    テーブルサイズ1050×560
    主軸回転数8000rpm
    ストロークX1050 Y530 Z510
