SKD-11製吸着ステージ
今回ご紹介するのは、SKD-11材を使用した吸着ステージです。サイズは35×40×12mmで、加工精度は±0.01mm。表面処理として硬質クロムメッキ（2～3μm）を施し、数量4個を製作しました。熱処理前の材料加工からスタートし、納期は7～8営業日で対応しています。
特徴・加工ポイント

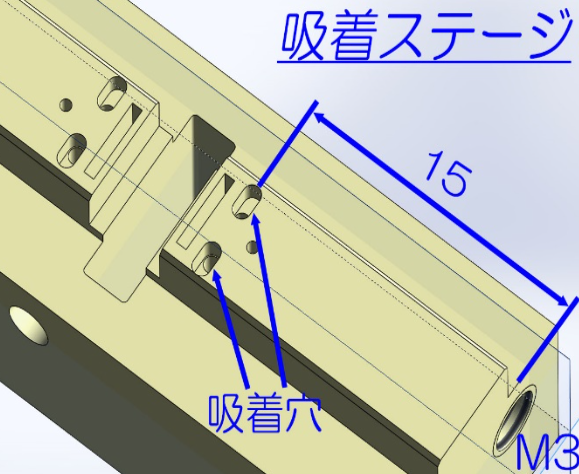

この製品の大きな特徴は、吸着穴の横にある四角穴（0.5mm、深さ5mm）です。段差は1mm、丸穴は貫通しており、さらに穴がキャリア状に連なっているため、位置決め精度が非常に重要となりました。加えて、M3ねじ穴と角穴がつながる特殊構造となっており、M3側から継ぎ手を入れて吸着できるように設計されています。
前加工段階では、ねじ下穴を13.5mmの深さまで確保する必要があり、加工精度と難易度の両立が求められました。
＜工程フロー＞
加工は以下の工程で進められました。
前加工（下穴・荒加工）
熱処理
研磨
細穴加工
長穴加工（直彫り）
ワイヤーカット
放電加工
バフ仕上げ・表面処理
複雑な加工プロセスを組み合わせながら、±0.01mmの高精度を確保。小ロット4個ながらも、短納期で仕上げた事例です。
