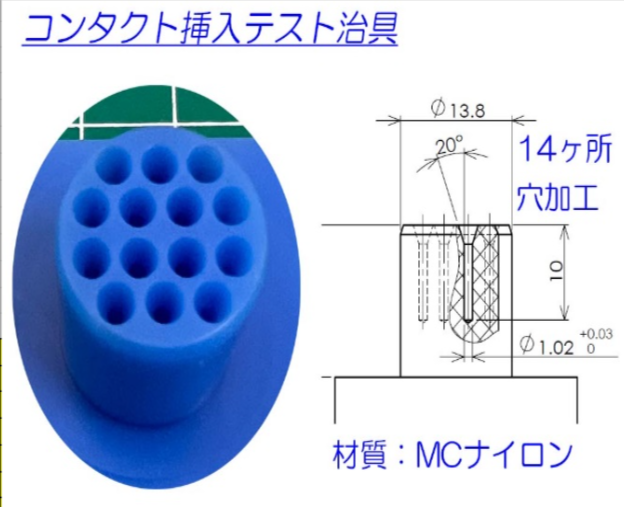

MCナイロン製 コンタクト挿入テスト治具

社内試作用として製作した、MCナイロン製のテスト治具事例です。マシニングセンタを使用し、微細かつアスペクト比の高い深穴加工を行っています。

■加工のポイント
最大の特徴は、φ1.02mmという小径に対し、深さ10mmの穴を開ける高精度な深穴加工です。径に対する深さの比率（アスペクト比）が約10倍となる難易度の高い加工ですが、図面指示公差（+0.03/0）を満たす高い精度で仕上げています。

また、穴の入り口には20°のテーパー加工を施しており、コンタクト（端子）がスムーズに挿入できるよう機能性にも配慮しました。これら14箇所の穴加工を含む全工程を短期間で完了させ、スピーディな試作対応を実現しています。
