加工事例

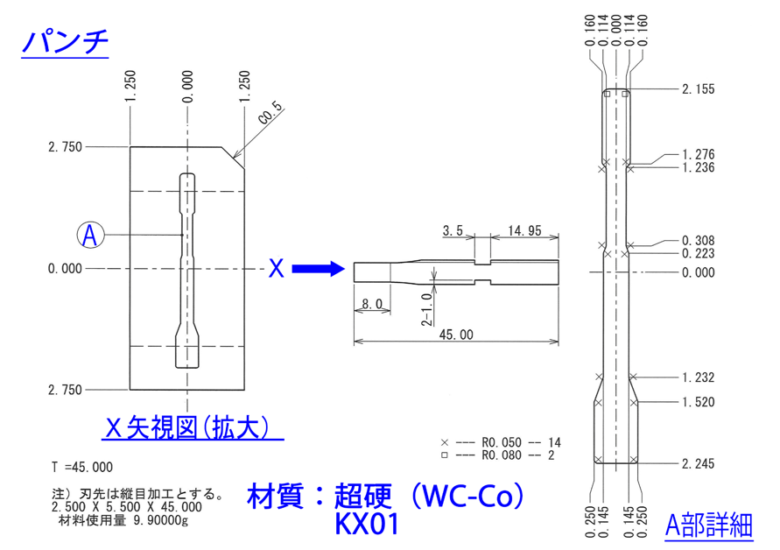

超硬WC-Co製　パンチ金型

コネクタのプレス金型の製作事例です。。超硬「KX01」を採用し、刃先に「縦目加工」を施した技術特化型パンチです。ミクロン単位の形状公差とR0.050の極小アールを精密に管理。抜き方向に沿った研磨目が、加工時の摩擦抵抗を物理的に低減し、凝着やかじりを徹底的に抑制します。この高度な表面性状と高剛性の両立により、抜き抵抗の安定化を実現。微細プレスにおける刃先のチッピングを防ぎ、加工精度の維持と金型寿命の極限化を技術的側面から担保します。
