スミカスーパーS1000　φ0.23mmの微細穴加工事例

こちらは当社で加工をおこなったスミカスーパーへの精密切削加工事例です。

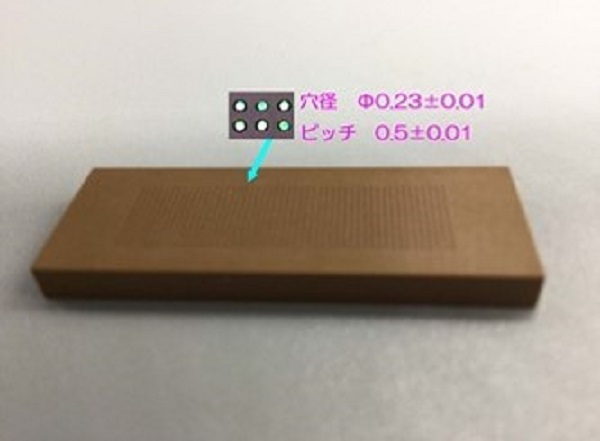

特長としては、735箇所の微細穴加工を行っている点が挙げられ、φ0.23でかつ穴径精度で±0.01の加工ならびに、ピッチ0.5±0.01で精度よく加工をしていく点にあります。

厚さ3.2ｍｍのスミカスーパーの板材に対して貫通穴加工を行っています。
本製品の用途としては、コンタクトプローブのホルダー（導通・耐圧・耐熱）として使用されるもので、電子部品の配線パターンが変わるたびに、形状の変更が入るため、お客様の希望は製品の仕様変更に合わせた柔軟な短納期にあると言えます。

当社の特長はこの短納期対応にあり、お客さまにも高い評価をいただいています。もちろん、品質保証込みで精度が出せます。
