加工事例

超微粒子超硬への切削加工品 -端子ガイド-

%e5%9b%b3%ef%bc%91%ef%bc%91-2
%e5%9b%b3%ef%bc%91%ef%bc%91-2

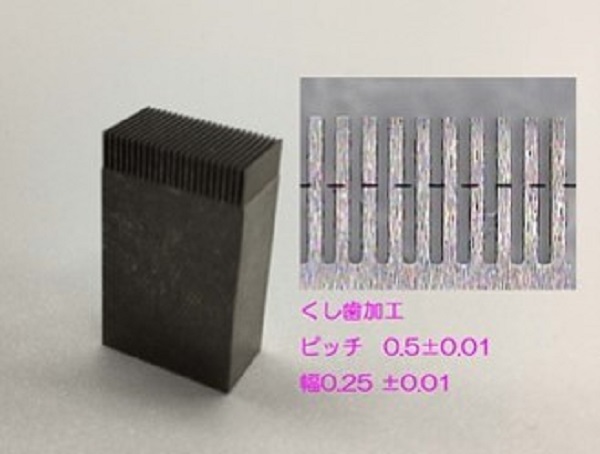

超硬部品 ピッチ0.5±0.01 幅0.25±0.01


<用途・機能>
コネクタにたいしてターミナルを圧入を行うパンチとして使用される製品の試作品として製造しました。

<加工におけるポイント>
超硬に対してクシ歯形状を京ピッチで実現している点が難易度が高いと言え、ワイヤー加工により製造を行いました。

製品カテゴリーガイド・治具
材質超微粒子超硬
サイズ 19.5×12.0×6.5
業界Cコネクタ・半導体
形状Cくし歯加工
加工精度±0.01
表面処理 なし
