加工事例

微細孔加工事例!φ0.1mm穴加工を短納期対応

%e8%b6%85%e7%a1%ac%e5%8a%a0%e5%b7%a5%e4%ba%8b%e4%be%8b_3-2
%e8%b6%85%e7%a1%ac%e5%8a%a0%e5%b7%a5%e4%ba%8b%e4%be%8b_3-2

こちらは、超硬・難削材切削加工.comが提供した、試作品の事例で、細穴加工を施した案件となります。本製品の加工対象物の素材は、「超微粒子超硬」への加工となっており、当社のロゴマークの加工を行いました。

■ 加工におけるポイント

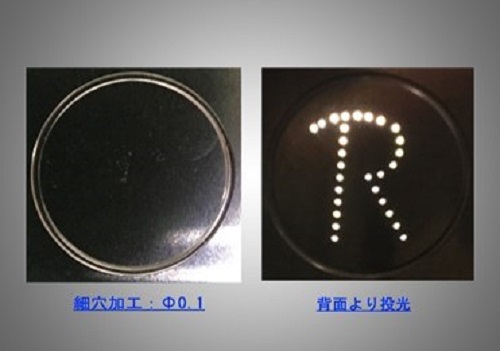

背面から投光している関係で、穴のサイズが不均一に見えますが、φ0.1mmサイズの均一な穴加工となっており、ソディック社製の細穴加工機を用いた微細穴加工事例です。
材料の厚みは、t5mmで、L/D~50の穴加工となります。(※ ±0.01mm等ピッチを実現)

■ 短納期対応が可能
今回の案件は、試作加工品ですが、これまで同様の加工を電子部品の吸着パッドなどに対して、加工した実績があり、こちらの加工についても、短納期対応を行いました。写真のような細穴加工でも材料調達も含め、約1週間での対応が可能です。お困りの細穴・微細穴加工の短納期案件・短納期加工はお任せください!

品質保証体制はこちら>>>

超硬加工に関する加工可能限界はこちら>>>

製品カテゴリー試作
材質超微粒子超硬
サイズ 20×20×5
業界C電子部品
形状C細穴加工
加工精度±0.01
表面処理 -
ご発注から最短3日で納品。お問い合わせください
